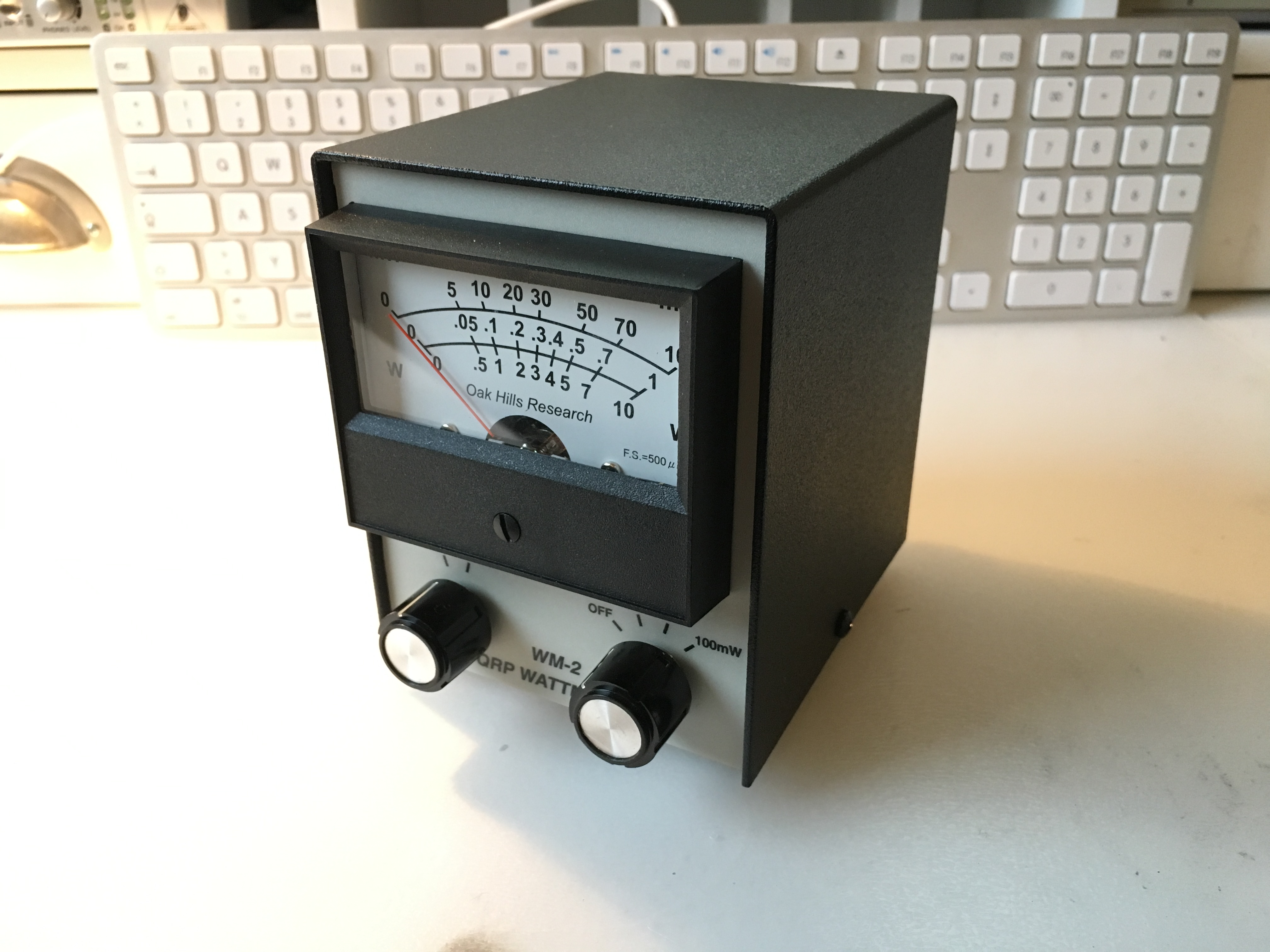

Lange war ich auf der Suche nach einem vernünftigen QRP Wattmeter. Ich wollte vor allem eins haben, mit dem ich auch den Bereich bis 100mW messen kann. Das benötige ich zum Beispiel für meine WSPR Anwendungen. Nach etlichen Selbstbauten, die mir am Ende nicht zusagten, habe ich mich entschieden das WM2 von Oak Hill Research bei QRP Project zu kaufen. Nicht ganz billig – aber ein absolut professionelles Gerät.

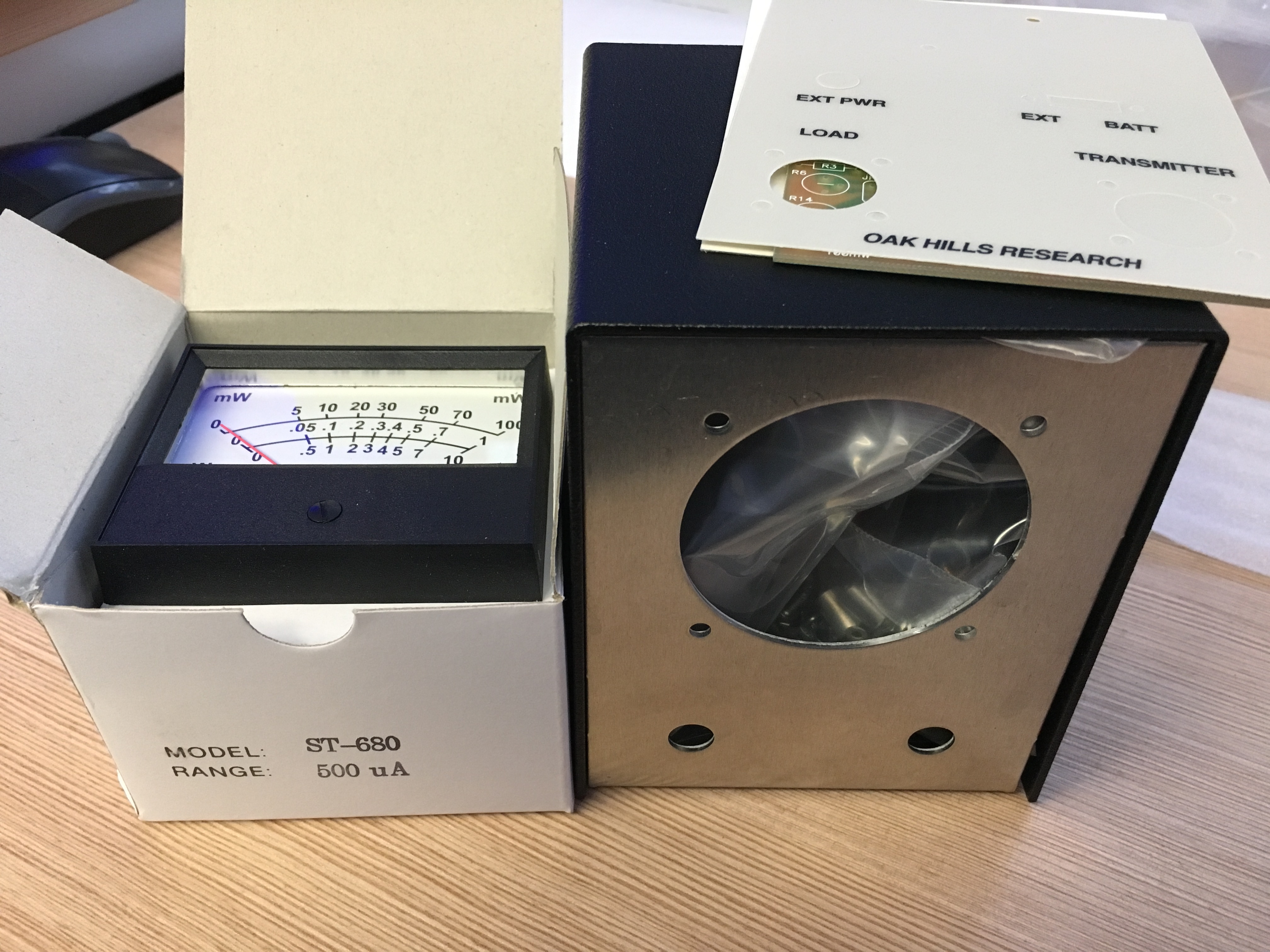

Ich kann jetzt sagen, das es in keinem QRP Shack fehlen sollte. Das Gerät ist ein Bausatz. Ich habe insgesamt knapp 5 Stunden für Zusammenbau und Abgleich benötigt. Keine Angst! – Abgleich hört sich hier nicht so böse an wie es scheint. Der Aufbau wird in einer englischen Dokumentation wunderbar und verständlich beschrieben und funktioniert einwandfrei.

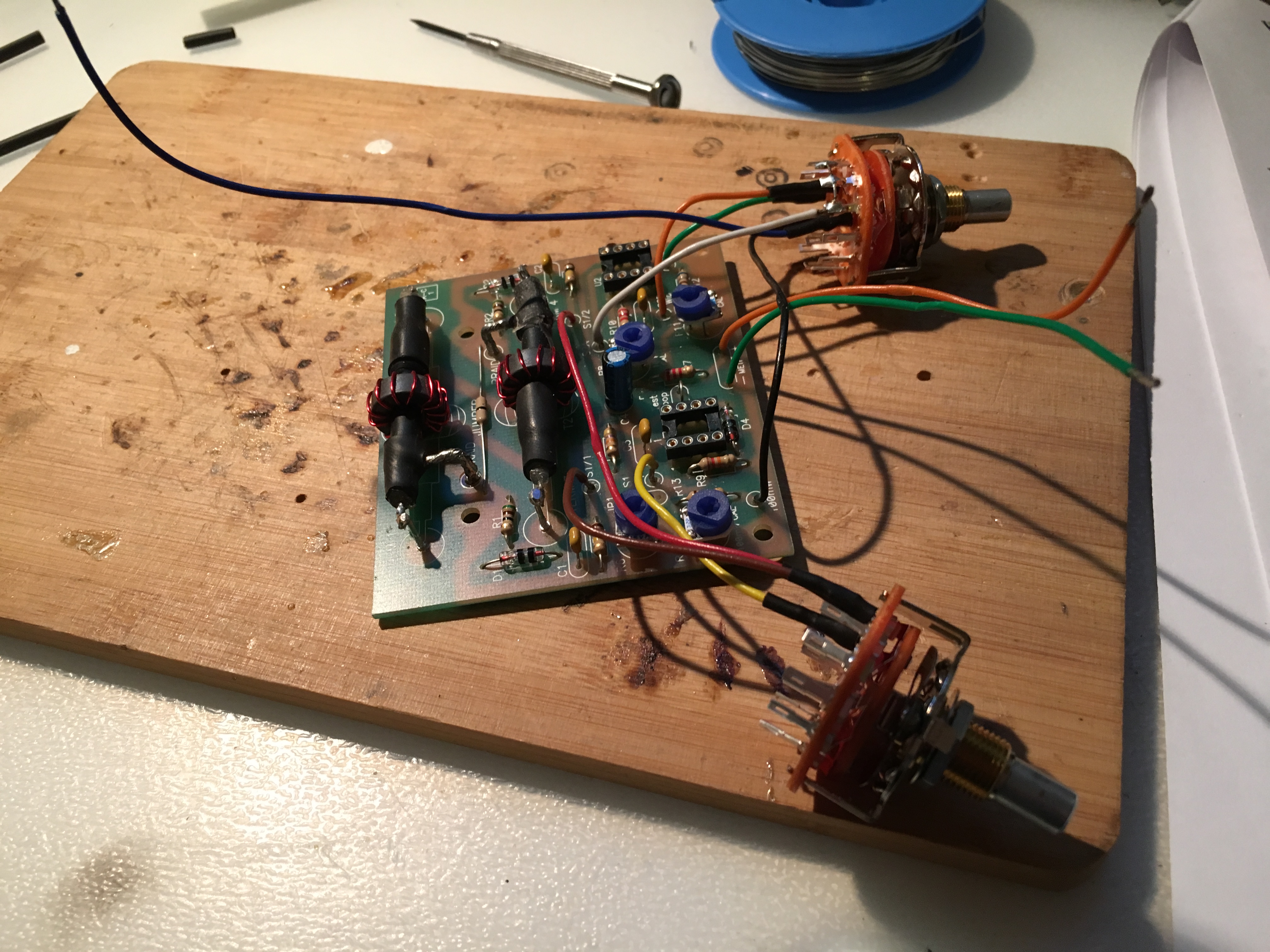

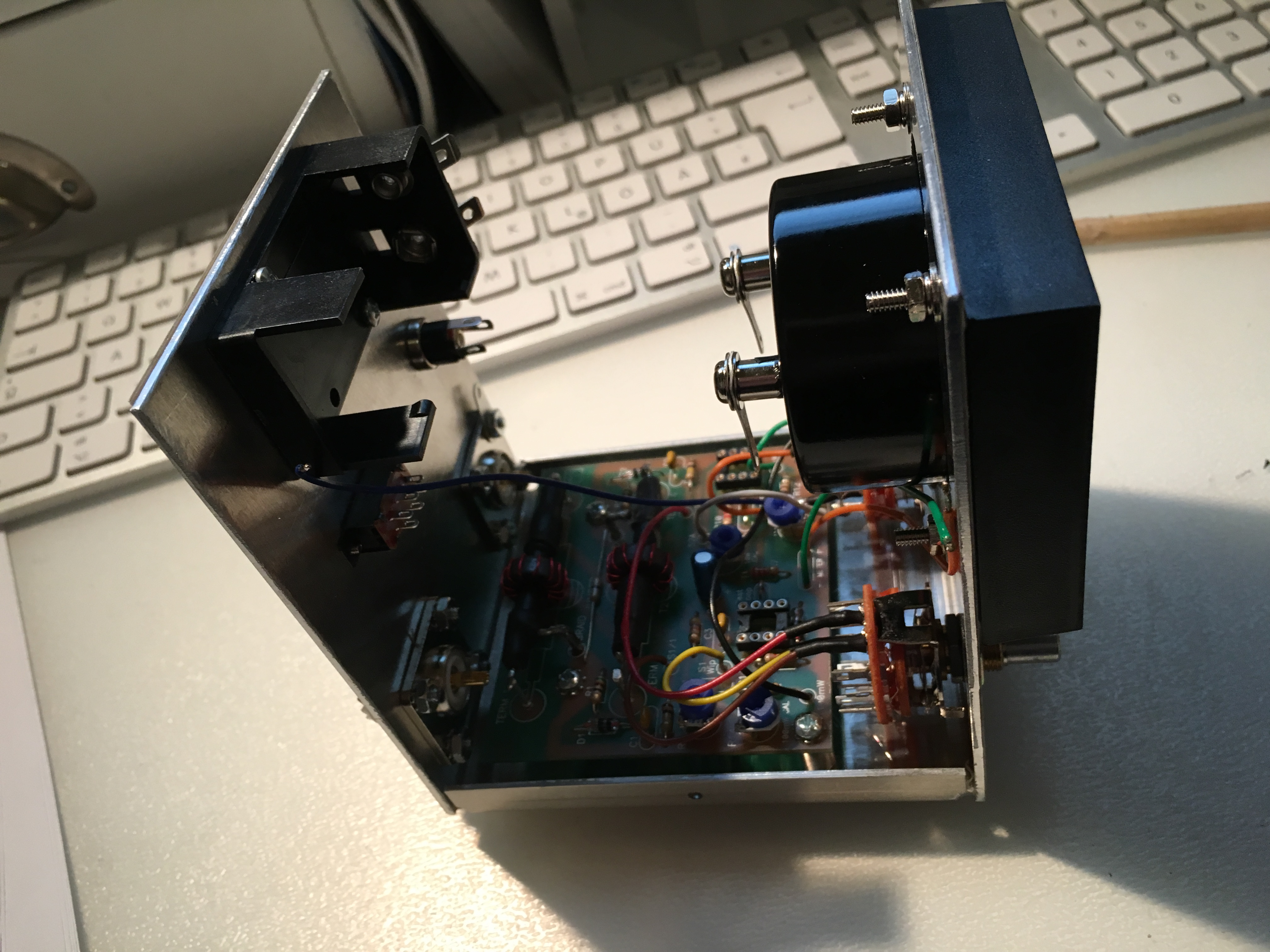

Der mechanische Zusammenbau ist völlig unkritisch und verlief perfekt. Für den Abgleich wurden auf der Platine 2 Drahtbrücken verlötet. An der einen Messbrücke wird gegen Masse lediglich eine Spannung mit einem Digital Voltmeter gemessen, die über 4 verschiedene Potis in ca. 6 Arbeitsschritten eingestellt wird. Am Ende wird die andere Messbrücke einfach nur durchtrennt – fertig!

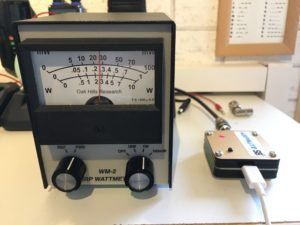

Das obere Foto zeigt das WM2 in Aktion. Gemessen wird hier an dem WSPRlite von Sotabeams. Gemäß der Beschreibung soll es auf dem 40m Band ca. 200-300mW abgeben. Ich messe hier 250mW und bin total zufrieden.
73, de Peter – DL4ABB
Vor Jahren habe ich das WM2 mal im QRL im Kalibrierlabor einmessen lassen. Der Prüfingenieur (damals DL7KHA) war verblüfft, das WM2 war genauer als day Baird 🙂

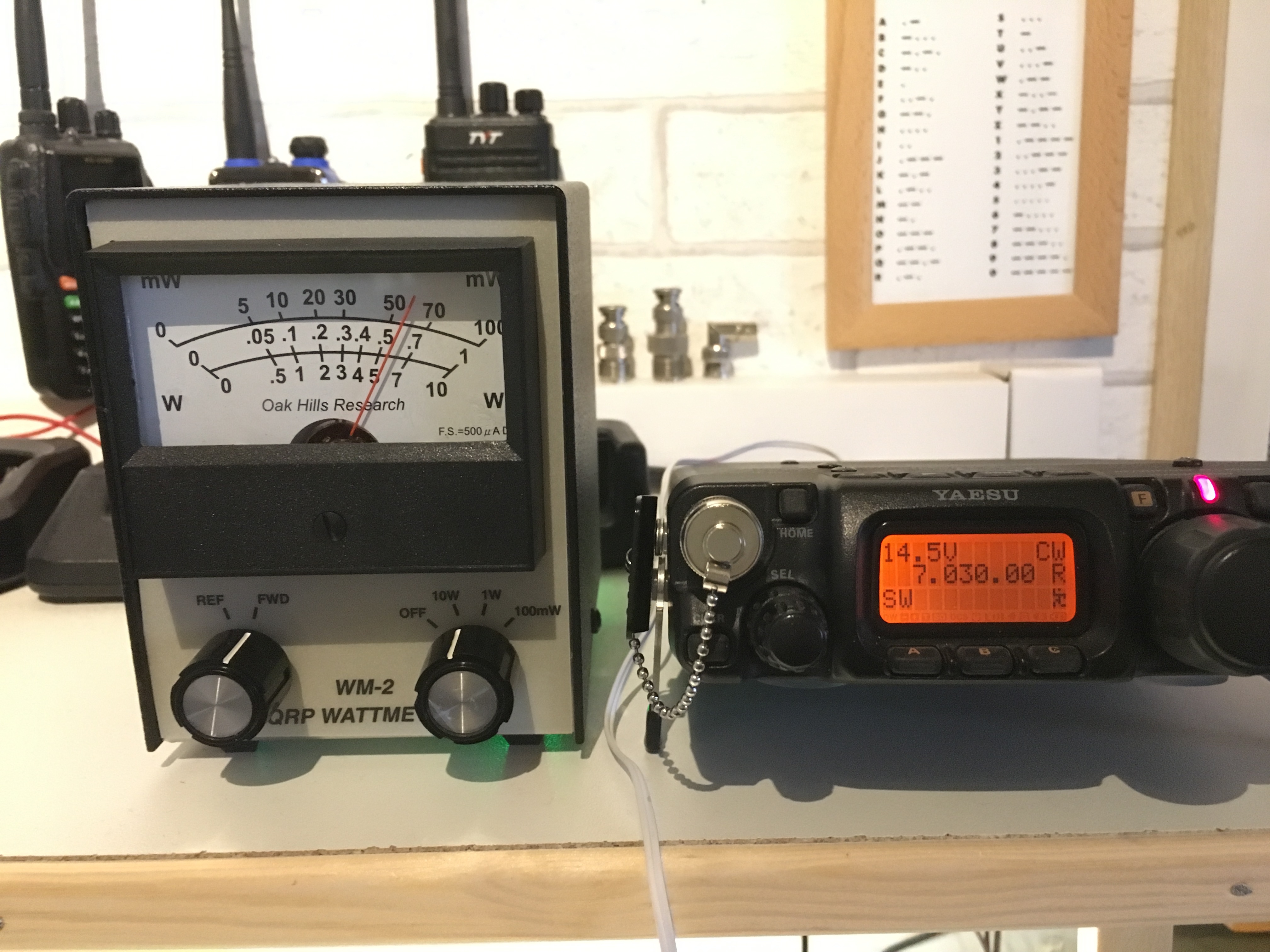

Ja, nett, aber QRP wird doch häufig mobil gemacht oder im Urlaubs-Shack, und dieses Gerät erscheint mir da ein wenig groß und unhandlich geraten zu sein. Man vergleiche TRX und Wattmeter am Foto ….
73
Gerhard
OE3GKC
Moin,
wie Peter schon gesagt hat. Das Gerät ist sehr genau und brauchbar. Es hat eine große Skala zum sicheren Ablesen. Gerade auch der Milliwattbereich würde keinen Sinn machen, wenn man wegen der “besseren” Optik ein kleineres Gerät hätte, bei dem man nichts erkennen könnte. Es handelt sich aber auch um ein Meßgerät, nicht um ein dauerhaft eingeschleiftes Kontrollteil.
73, de Peter
Hi there I’m very interested in this unit but will you ship it to Thailand?
Hi Paul,
I don´t know. You have to ask the Shop where you can buy the kit. It was “QRP Project”
73, de Peter
Ich denke auch dasz das QRP-WM in jedes shack eines QRP-Bastlers gehoert ! –
Eben genau dann wenn man wirklich wissen will was denn so die Eigenbauten und ggf. (gebraucht) erstandenen Geraetschaften so leisten (im wahrsten Sinne des Wortes …. ..).
Fuer den Unterwegsbetrieb ist es m.E. nicht gedacht. Da musz man wohl den Kompromiss eingehen: Grosze Skala, hohe Messgenauigkeit zuhause im “Labor”,
unterwegs genuegt es mir bspw. eine zuverlaessige Anzeige zu haben aus der ich ersehen kann ob die Ausgangsleistung annaehernd dem Soll entspricht. Ob da nun genau 92mW oder 107 mW erzeugt werden ist fuer mich nicht entscheidend.
Allen Bastlern viel Spass an der Freud’
73
Juergen
DL4KE
